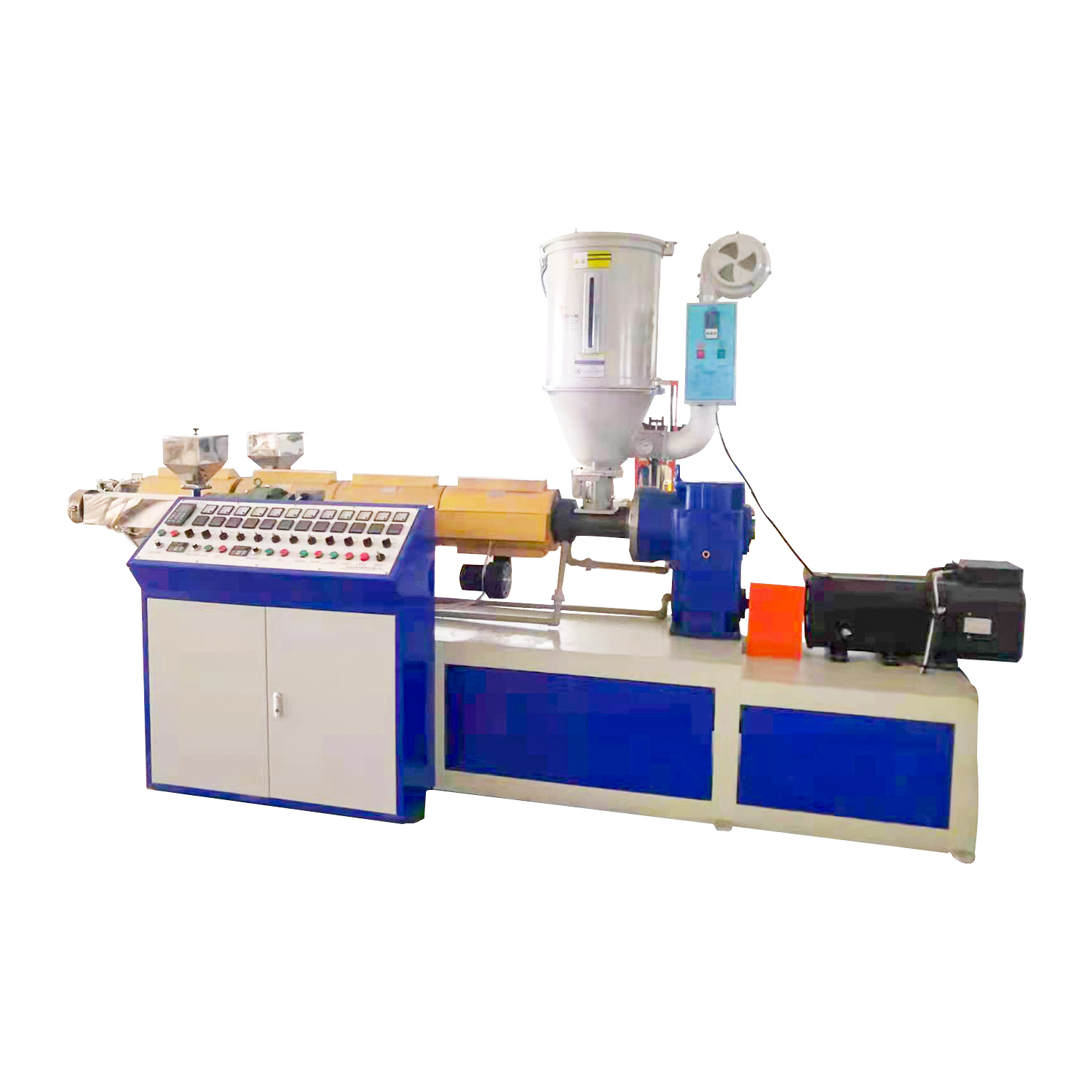

ML13 PLA三色吸管擠出機組
簡介:
ML13-50 PLA三色吸管擠出機組由:擠出機、機頭、冷卻定型裝置、牽引切割裝置、理管輸送裝置(選配)等部分組成,可實現:單色擠出,多色共擠等多種配置。采用全新BM分離型參數設計的PLA料專用50mm直徑螺桿:長徑比33:1,塑化效果好,擠出量大,出膠穩定;采用146型硬齒面齒輪箱,18.5kw高效節能同步伺服電機,塑化效果好,擠出量大,出膠穩定;是生產PLA材料飲料吸管的專業設備,也可以滿足普通PP料吸管的生產。
應用領域:
1、食品工業:飲料吸管,糖棒,咖啡棒,口服液吸管
2、其它工業:簽字筆芯,棉簽棒,醫用管,噴頭管,氣球桿,小旗桿
技術特點:
1、特殊PLA螺桿設計,高可靠的硬齒面減速機,大功率的同步伺服電機;電機與減速機直聯;高效運行;
2、冷卻水槽及水槽架全部采用不銹鋼制作,永不生銹;真空定徑為拼裝結構,可以隨時加裝;水槽上下、前后、左右均可調整并鎖定;
3、牽引切割裝置有多種組合形式,以適應不同制品的生產需求。臺面及防護罩均采用不銹鋼制作,美觀大方;
4、可以定制理管輸送裝置,適宜規模生產各種平口管;
5、可選配高效節能的遠紅外加熱圈。
技術參數:
型號Model | ML13-PLA | |
性能描述 Feature | 原料Material | PLA/PP |
顏色Color | 3 | |
吸管直徑范圍Straw diameter | φ3.0 ~ φ12 mm | |
吸管厚度thickness | 0.10 ~ 0.35 mm | |
吸管長度Straw length | 80 ~ 300 mm | |
彩條形式Stripes | 直彩條Straight / 螺旋彩條Helical | |
生產能力Capability | 400 ~ 1800 pcs/min | |
擠出量Extruding output range | 20 ~ 40 kgs/hr | |
擠出主機Extruder | 主螺桿直徑Main Screw diameter | φ50 mm ( BM Screw) |
長徑比Screw L/D | 33: 1 | |
主馬達Main driving motor | 18.5Kw (Servo motor) | |
彩條螺桿直徑Vice screw diameter | φ25 mm×2 | |
彩條螺桿馬達Vice driving motor | 0.75Kw ×2(變頻調速VFD) | |
硬齒面齒輪箱Gearbox | ZLY146 hardened face gear | |
溫控區Automatic thermo-controller | 11 sets | |
加熱功率Heating power | 14.75 kw | |
冷卻定徑水槽Water cooling tank | 定徑裝置Forming device | 1 set |
水環真空泵Vacuum Pump motor | 1.1 kw(選配choose) | |
不銹鋼冷卻水槽Water storage tank | 長度3800 mm /304 Steel stainless | |
水槽架材料Base frame material | 不銹鋼方管(304 Steel stainless) | |
吹干裝置Blow dry device | 1 set | |
牽引切割機 Take up & Cutting Unit | 牽引裝置Take up unit | 1 set |
牽引馬達motor | 0.75kW×1(變頻調速VFD) | |
切割裝置Cutting knife unit | 1 set | |
切割馬達motor | 0.75kW×1(變頻調速VFD) | |
吸管端口角度angle of port | 90°/60°/45° | |
計數器Digital counter | 1 set | |
其它參數 Others | 空壓機Air compressor | 1.5kw(選配choose) |
設備占地尺寸Dimension LxWxH | 8.5m×1.4m×1.6 m | |
設備重量Machine weight | 2400 kgs |
